Sut mae peiriant melino gantri CNC yn dangos digon o anhyblygedd wrth beiriannu?

Un o'i fanteision craidd arPeiriant Milling Gantry CNCA yw ei allu i wrthsefyll dadffurfiad a achosir gan rymoedd allanol yn ystod peiriannu, sy'n effeithio'n uniongyrchol ar gywirdeb peiriannu, effeithlonrwydd ac ansawdd arwyneb. Gellir dangos hyn yn y ffyrdd a ganlyn:

Mae anhyblygedd peiriant melino gantri CNC yn deillio yn bennaf o'i ddyluniad strwythurol cyffredinol, sef y rhagofyniad ar gyfer anhyblygedd digonol:

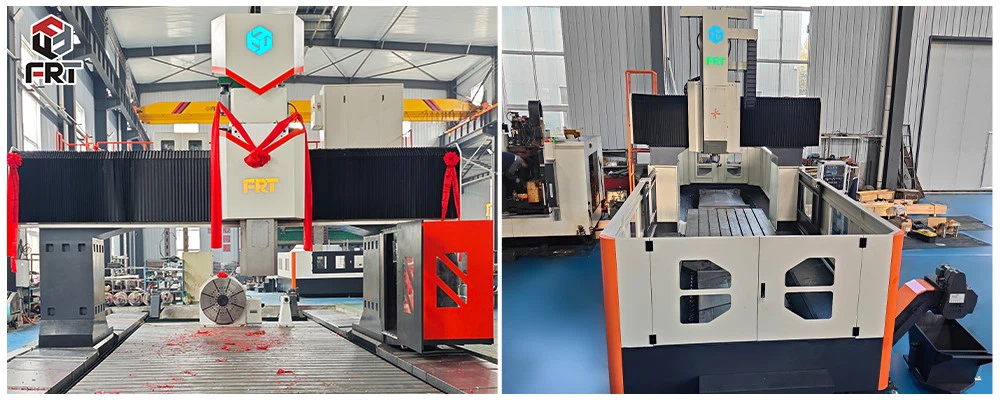

Strwythur ffrâm

Defnyddir ffrâm borth "colofn ddwbl + croesbeam". Mae'r colofnau a'r gwely wedi'u cysylltu'n anhyblyg (ee bolltau a phinnau tyweli) i ffurfio strwythur cynnal trionglog sefydlog. Mae ei wrthwynebiad torsional a phlygu yn llawer mwy na gwrthiant peiriannau melino llorweddol neu ganolfannau peiriannu fertigol. Er enghraifft, mae colofnau a gwely peiriannau melino gantri trwm yn aml yn cael eu hadeiladu o haearn bwrw annatod (fel yr HT300) neu strwythurau dur wedi'u weldio (oed i ddileu straen mewnol), gan arwain at anhyblygedd eithriadol.

Maint rhan fawr a thrwch wal

Mae gan gydrannau craidd fel trawstiau, colofnau a gwely peiriant groestoriadau mawr a thrwch wal unffurf (er enghraifft, mae trawstiau yn aml yn betryal neu siâp blwch). Mae hyn yn dosbarthu grymoedd torri ac yn lleihau dadffurfiad. Er enghraifft, gall gwaith prosesu peiriant melino gantri dros 10 metr o hyd fod â thrwch gwely o 300-500mm. Hyd yn oed pan fydd uchder y golofn yn fwy na 2 fetr, mae'r trwch ochr yn parhau i fod o leiaf 100mm.

Canllaw a Dylunio Sleidiau

Defnyddiwch ganllawiau petryal neu ganllawiau llinellol ar ddyletswydd trwm gyda sleidiau llydan (mae lled y sleid yn aml yn cyd-fynd â lled y trawst) i wneud y mwyaf o arwynebedd cyswllt. Er enghraifft, gall yr hyd cyswllt rhwng y trawst, y sleid a'r canllaw gyrraedd 1-2 metr, gan ddosbarthu'r pwysau ar rannau symudol ac atal dadffurfiad lleol.

Mewn peiriannu gwirioneddol, mae nodweddion digon o anhyblygedd yn cael eu hadlewyrchu'n uniongyrchol yn y canlyniadau peiriannu penodol:

Yn gwrthsefyll cyfrolau torri mawr heb ddadffurfiad amlwg

Gallu torri dyletswydd trwm: Gall drin dyfnder torri mawr (ee, 5-20mm), cyfraddau porthiant uchel (ee, 1000-3000mm/min), a lled torri mawr (ee diamedrau torrwr dros 300mm) heb unrhyw offeryn yn cefnogi. Er enghraifft, wrth beiriannu 45# castiau dur gan ddefnyddio torrwr melino wyneb φ200mm, dyfnder torri o 10mm, cyfradd bwyd anifeiliaid o 1500mm/min, a llwyth gwerthyd o 80%, gall y peiriant weithredu'n sefydlog o hyd, heb unrhyw farciau sgwrsio ar yr arwyneb wedi'i beiriannu.

Gwrthiant Effaith: Wrth wynebu toriadau ysbeidiol (ee, peiriannu castio fflach ac allweddellau), ni fydd y grym effaith ar unwaith yn achosi i'r werthyd na'r pen croesi. Er enghraifft, wrth melino rhigolau olew ar ganllawiau haearn bwrw llwyd, mae'r offeryn yn aml yn torri i mewn ac allan, gan achosi "bownsio" mewn peiriannau heb anhyblygedd annigonol. Fodd bynnag, gall peiriant melino gantri digon anhyblyg gynnal gwallau dimensiwn o fewn ± 0.01mm.

Sefydlogrwydd wrth beiriannu darnau gwaith mawr

Cefnogi anhyblygedd: ar gyfer darnau gwaith mawr sy'n fwy na sawl metr o hyd, lled ac uchder (megis gwelyau offer peiriant a sylfeini tyrbinau gwynt), a all bwyso sawl tunnell, mae gwely a thabl gwaith y peiriant melino gantri yn darparu cefnogaeth sefydlog. Yn ystod peiriannu (fel melino wynebau), mae pwysau'r darn gwaith yn atal y gwely rhag suddo neu'r croesffordd rhag plygu. Er enghraifft, wrth beiriannu gwely peiriant 5-metr o hyd, gellir rheoli'r gwahaniaeth uchder rhwng y cynhalwyr ar y ddau ben a'r ganolfan o fewn 0.02mm/m.

Sefydlogrwydd Rhychwant: Mae rhychwantu trawst (y pellter rhwng y ddwy golofn) yn aml yn amrywio o 2 i 8 metr. Mae peiriant melino gantri digon anhyblyg yn cynnal cywirdeb melino cyson ar y ddau ben a chanol y trawst. Er enghraifft, wrth melino arwyneb gwastad yng nghanol trawst rhychwant 5 metr, mae'r gwall gwastadrwydd yn llai na neu'n hafal i 0.03mm/1000mm, ac mae'r gwahaniaeth mewn gwall rhwng y ddau ben yn llai na neu'n hafal i 0.01mm.

Anhyblygedd deinamig rhagorol ac ansawdd arwyneb uchel

Dim sgwrsio: Yn ystod torri cyflymder uchel (ee, cyflymderau gwerthyd o 3000-6000rpm), mae'r osgled dirgryniad rhwng yr offeryn a'r darn gwaith yn fach iawn (llai na neu'n hafal i 0.005mm), a gall garwedd yr arwyneb wedi'i beiriannu gyrraedd RA1.6-3.2μm. Er enghraifft, wrth melino ceudodau mowld aloi alwminiwm, bydd offer peiriant annigon o anhyblyg yn cynhyrchu patrymau "graddfa pysgod", tra gall peiriant melino gantri digon anhyblyg gynnal arwyneb tebyg i ddrych.

Sefydlogrwydd bwyd anifeiliaid: Wrth beiriannu cyfuchliniau cymhleth (fel arwynebau crwm 3D), mae'r echelinau x/y/z yn cael eu cysylltu heb oedi neu grwydro, gan sicrhau cywirdeb llwybr. Er enghraifft, wrth beiriannu arwynebau crwm casinau injan awyrennau, gellir rheoli'r gwall cyfuchlin o fewn 0.02mm.

Cadw manwl gywirdeb yn ystod peiriannu tymor hir

Mae strwythurau sydd â digon o anhyblygedd yn llai agored i ddadffurfiad blinder a achosir gan straen tymor hir (megis peiriannu parhaus am 8 awr y dydd), ac mae eu cywirdeb yn dirywio'n araf. Er enghraifft, ar ôl peiriannu 1,000 o flanges mawr, gellir dal i gynnal y gwall gwastadrwydd ar dros 90% o'r cywirdeb cychwynnol. Mewn cyferbyniad, gall teclyn peiriant heb anhyblygedd annigonol fod yn fwy na goddefgarwch ar ôl peiriannu 500 rhan yn unig.

Mae "anhyblygedd" peiriant melino gantri CNC yn adlewyrchiad cynhwysfawr o'i ddyluniad strwythurol (ffrâm, deunydd, canllaw) a pherfformiad peiriannu (torri ymwrthedd grym, sefydlogrwydd, a chadw manwl gywirdeb). Mae hyn yn ei gwneud yn arbennig o addas ar gyfer peiriannu lluoedd gwaith mawr, trwm, manwl uchel (megis mowldiau, gwelyau offer peiriant, a chydrannau awyrofod), a dyma ei fantais gystadleuol graidd o'i gymharu ag offer peiriannu bach a chanolig.
