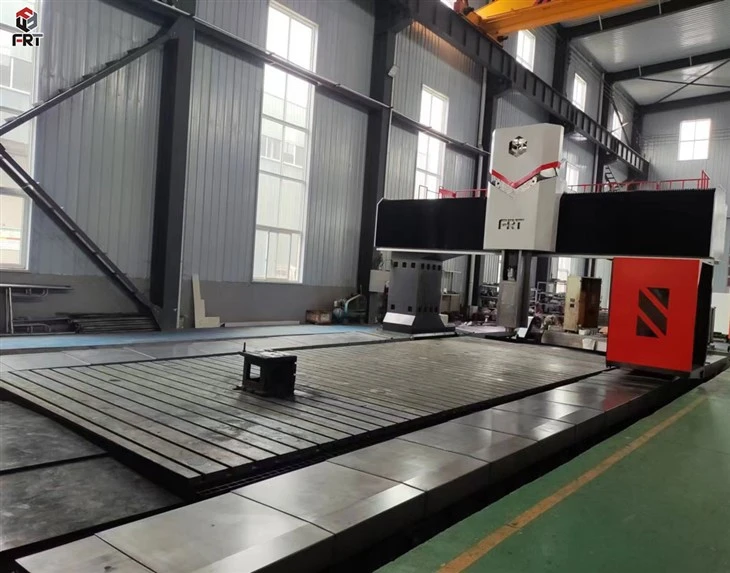

Symud Gantry CNC

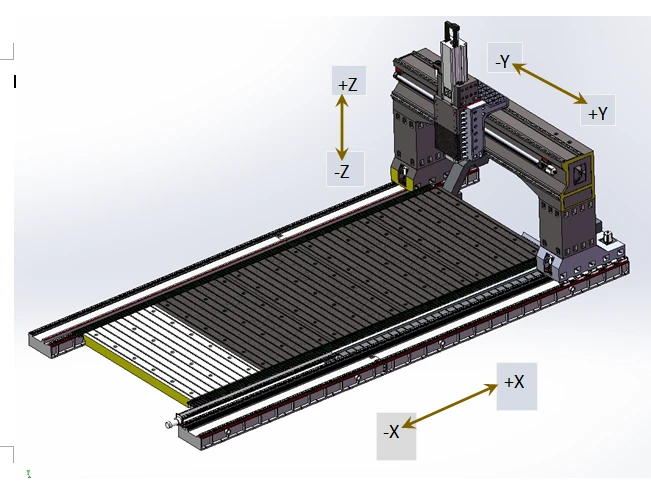

Mae CNC gantri symudol yn ymfalchïo mewn strôc echel X hir fel ei fantais graidd, ynghyd â ffrâm nenbont anhyblygedd uchel a chynllun dyletswydd trwm, gan arwain at gapasiti cario llwyth eithriadol. Mae strwythur y golofn symudol yn caniatáu i'r golofn yrru'r werthyd yn hyblyg ar hyd y trawst croes, gan alluogi peiriannu manwl gywir o weithfannau mawr a thrwm. Mae'r offer yn sefydlog iawn a gall gwblhau melino, drilio a phrosesau eraill yn effeithlon ar rannau mawr, gan ei gwneud yn addas ar gyfer gweithgynhyrchu peiriannau trwm a senarios eraill gyda gofynion uchel ar gyfer ystod peiriannu a chynhwysedd cario llwyth.

Cysylltwch nawr

Manteision Strwythurol

Mae'r ffrâm gantri integredig a'r gwely peiriant trwm yn darparu anhyblygedd eithriadol, yn gwrthbwyso dirgryniad ac anffurfiad yn ystod torri trwm, gan leihau gwallau peiriannu, a galluogi peiriannu sefydlog o weithfannau caledwch mawr (fel gwelyau offer peiriant a chydrannau llong). Mae-diraddio trachywiredd hirdymor yn cael ei leihau.

Gofod Manteision

Mae'r bwrdd gwaith eang a'r ystod teithio hir yn caniatáu clampio darnau gwaith hynod fawr ar yr un pryd, gyda chynhwysedd llwyth o 15 tunnell fesul metr sgwâr. Mae colofn symudol yn caniatáu ystod peiriannu eang.

Wedi'i Chau'n Llawn-Manteision Dolen

Gyda dyfeisiau adborth manwl uchel megis amgodyddion llinol a systemau Siemens, mae'r peiriant yn sicrhau y gellir ei ailadrodd yn uchel.

Er mwyn sicrhau cywirdeb melino gantri colofn symudol ar raddfa fawr, mae angen cychwyn o'r system reoli, adborth canfod a dulliau graddnodi. Yn gyntaf, ar y lefel rheoli ac adborth, mabwysiadir modd dolen gaeedig lawn. Trwy waith cydgysylltiedig yr amgodiwr a'r pren mesur gratio, gellir dal cyflwr mudiant pob echelin o'r offeryn peiriant mewn amser real. Gall yr amgodiwr fonitro gweithrediad y modur gyrru yn gywir, tra bod y pren mesur gratio yn mesur yn uniongyrchol ddadleoliad gwirioneddol y fainc waith neu'r golofn symudol. Mae'r adborth deuol a ffurfiwyd gan y ddau yn effeithiol yn dileu'r gwallau a achosir gan ffactorau megis bylchau ac anffurfiad elastig yn y gadwyn drosglwyddo, gan sicrhau bod y sefyllfa orchymyn yn gyson iawn â'r sefyllfa wirioneddol.

Yn ail, dewisir system Siemens 840D fel yr uned reoli graidd. Mae gan y system alluoedd cyfrifiadurol a phrosesu pwerus ac algorithmau rheoli manwl uchel. Gall ymateb yn gyflym i gyfarwyddiadau prosesu cymhleth a chydlynu symudiad pob echel yn gywir. Gall ei swyddogaeth iawndal gwall uwch wneud cywiriadau amser real ar gyfer ffactorau a allai effeithio ar gywirdeb yr offeryn peiriant o dan amodau gwaith gwahanol, megis dadffurfiad thermol a newidiadau llwyth, sy'n gwella ymhellach sefydlogrwydd a chywirdeb prosesu'r offer.

Ar yr un pryd, mae calibradu a phrofion rheolaidd gyda chymorth ymyrwyr laser Renishaw ac offerynnau gwrthdaro yn hanfodol. Gall yr interferomedr laser fesur dangosyddion allweddol y cywirdeb lleoli, cywirdeb lleoli dro ar ôl tro a chlirio gwrthdro pob echelin o'r offeryn peiriant gyda manwl gywirdeb uchel iawn, gan ddarparu sylfaen ddata gywir ar gyfer iawndal gwall; gall y collimator ganfod ac addasu cywirdeb geometrig yr offeryn peiriant yn llym, megis uniondeb y rheilffyrdd canllaw a'r fertigolrwydd rhwng yr echelinau, er mwyn sicrhau bod cywirdeb strwythur sylfaenol yr offeryn peiriant bob amser mewn cyflwr delfrydol. Trwy gymhwyso'r gyfres hon o fesurau yn gynhwysfawr, gall y peiriant melino gantri colofn deinamig mawr gynnal galluoedd prosesu manwl uchel yn sefydlog a chwrdd ag anghenion prosesu gwahanol rannau manwl cymhleth.

Fframiau mawr: fel cyrff offer peiriant, fframiau peiriannau peirianneg, ac ati, sydd â strwythurau cymhleth a meintiau mawr, mae angen melino awyrennau, rhigolau, ac ati yn fanwl iawn.

Mae rhannau llwydni: fel mowldiau gorchudd ceir, fframiau llwydni a cheudodau o fowldiau chwistrellu mawr, yn gofyn am orffeniad wyneb uchel a chywirdeb dimensiwn.

Mae rhannau blwch: fel blychau lleihäwr a silindrau injan, angen systemau arwyneb ac awyrennau amlochrog.

Gellir melino a chyfuchlinio paneli mawr: fel deciau llongau a phlatiau cysylltu pontydd dros ardaloedd mawr.
