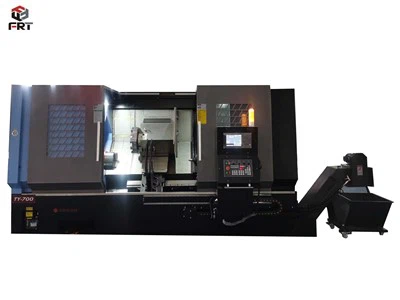

Mae turn Gwely Inclined Cnc, turn CNC gyda strwythur gwely ar oleddf, yn un o'r darnau offer prif ffrwd ym maes troi trachywiredd diwydiannol. Mae nid yn unig yn datrys y broblem o anawsterau tynnu sglodion mewn turnau gwely fflat, ond hefyd yn gwella'r defnydd o ofod oherwydd ei strwythur cryno. Ar yr un pryd, gall y gwely anhyblygedd uchel ddwyn mwy o lwythi torri, gan gydbwyso effeithlonrwydd peiriannu ac ansawdd.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Diffiniad

Peiriant sydd wedi'i gynllunio ar gyfer gofynion troi uchel o fanwl gywirdeb, effeithlonrwydd uchel yw Cnc Inclined Bed Lathe (neu turniwr gogwydd yn fyr). O ran manwl gywirdeb, diolch i'w system geometreg a servo gyrru wedi'i optimeiddio, gall gynnal cywirdeb peiriannu lefel micron dros gyfnodau hir, gan reoli ffurf y gweithle a goddefiannau lleoliad yn effeithiol. O ran nodweddion cyflymder, mae'n cynnwys gwerthyd anhyblygedd uchel a thechnoleg rheoli cyflymder amledd amrywiol, sy'n darparu pŵer cryf ar gyflymder isel a dirgryniad isel ar gyflymder uchel, gan ei gwneud yn addas ar gyfer peiriannu deunyddiau amrywiol megis dur, copr, ac aloion. O'i gymharu â turnau gwely gwastad, manteision craidd turnau gogwydd yw tynnu sglodion yn llyfnach, ôl troed llai, a sefydlogrwydd torri uwch, gan wella'n sylweddol gyfradd pasio peiriannu rhannau siafft a disg cymhleth.

Paramedrau

Manylebau technegol		Unedau	TY700
Amrediad prosesu	Diamedr cylchdro uchaf ar y gwely	mm	Φ780
	Diamedr cylchdro uchaf ar y cyfrwy	mm	Φ500
	Diamedr troi a argymhellir	mm	Φ650
	Hyd prosesu effeithiol	mm	1500
gwerthyd	Math pen gwerthyd	mm	A2-8	A2-11
	gwerthyd trwy diamedr twll	mm	88	105	132
	Diamedr bar Llai na neu'n hafal i	mm	75	92	115
	Cyflymder gwerthyd uchaf	r/munud	3000	2500	1600
	Prif allbwn â sgôr modur	Kw	15-21	22-30
	Spindle trorym allbwn uchaf	NM	573NM
Clamp	chuck hydrolig	Modfedd	12/15/18/21
Tailstock	Llawes tailstock	mm	Cylchdro mewnol MT5/6
	Ffurflen symud tailstock	/	hydraidd
Cyfrwy gwely	Ongl tilt	DEG	45 gradd
	Pellter symud X	mm	350+20
	Cyflymder symud cyflym X/Z	m/munud	16/24
	Modur servo X/Y/Z	KW	3/3/3(4)
Tyred	Ffurf	servo hydrolig	BMT55 Llorweddol 12 gorsaf waith
	Amser newid amser teclyn cyfagos	S	0.5
	Nifer o offer	/	12
	Maint offeryn (troi / diflas)	mm	32×32/Φ32(40)
	Model collet gwanwyn	/	ER32
	Pŵer tyred pŵer	KW	7.5-11
	Teithio echel Y	mm	±50
Dimensiynau	6000X2300X2550mm	Pwysau net/pwysau gros	8800/9500KG

Manteision

cnc inclined bed lathe

Dimensiynau cyferbyniad	Turn ar oleddf CNC (gogwyddo gwerthyd)	Gwerth craidd cerbydau ar oleddf "llawer".
Ongl echel spindle	Ar oleddf 30 gradd ~ 75 gradd o'r llorweddol (mae 30 gradd / 45 gradd yn gyffredin)	Defnyddio disgyrchiant i helpu i gael gwared ar sglodion a gwneud y gorau o gynllun y gofod
Strwythur turn	Mae'r rhan fwyaf ohonynt yn "gwely ar oleddf" (castio un darn), ac mae'r gwely'n ymestyn ar hyd cyfeiriad tilt y brif echelin.	Mae'r gwely yn fwy anhyblyg (mae gan y strwythur ar oleddf ymwrthedd dirdro a phlygu cryf) ac mae'n hawdd ei integreiddio â'r system tynnu sglodion.
Gallu tynnu sglodion	Mae'r sglodion yn llithro'n awtomatig i'r porthladd tynnu sglodion ar waelod y gwely oherwydd disgyrchiant, heb ymyrraeth ychwanegol	Dim cronni sglodion, lleihau traul rheilffyrdd canllaw a risg crafu workpiece
Prosesu defnydd gofod	Mae'r gwerthyd gogwyddo yn byrhau'r dimensiwn hydredol, gan wneud y peiriant yn fwy cryno a'r safle gweithredu yn fwy rhesymol.	Arbed gofod gweithdy a rhoi maes gweledigaeth ehangach i weithredwyr
Effaith disgyrchiant ar brosesu	Mae disgyrchiant y darn gwaith wedi'i wasgaru ar hyd y gwely ar oleddf, ac mae'r gwerthyd yn destun grym mwy unffurf.	Lleihau anffurfiad gwerthyd a gwella-cywirdeb a sefydlogrwydd peiriannu tymor hir

beth ellir ei broffesu?

Rhannau 1.Shaft (Gwrthrychau Prosesu Sylfaenol)

Mae rhannau siafft yn gydrannau craidd o drosglwyddiadau mecanyddol. Gall turnau gwely ar oleddf CNC brosesu popeth o siafftiau syth syml i siafftiau cymhleth gyda chamau a nodweddion lluosog. Mae cymwysiadau nodweddiadol yn cynnwys:

Siafftiau cyffredinol: siafftiau syth, siafftiau grisiog (arwynebau silindrog cyfechelog o ddiamedrau amrywiol), siafftiau taprog (fel siafftiau tapr Morse), a siafftiau grisiog (gyda thandoriadau a gor-redeg);

Siafftiau system trawsyrru: siafftiau modur, siafftiau gêr (gyda allweddi a diamedrau allanol gwag dannedd gêr), siafftiau sgriw (gyda diamedrau allanol a grisiau wedi'u peiriannu ymlaen llaw), a chamsiafftau (gydag arwynebau arc ecsentrig);

Siafftiau manwl gywir: siafftiau micro a ddefnyddir mewn offeryniaeth (fel siafftiau synhwyrydd) a sbwliau falf hydrolig (gydag-arwynebau silindrog manwl uchel a rhigolau mân).

Rhannau disg a llawes

Rhannau disg: flanges (wynebau diwedd gyda thyllau bollt a lleoli stoppers), disgiau gêr (diamedr allanol ac wynebau diwedd bylchau gêr), disgiau brêc (wynebau diwedd gyda rhigolau afradu gwres), capiau diwedd dwyn (tulio mewnol + diamedr allanol + cam);

Rhannau llawes: llewys dwyn (tulio mewnol, diamedr allanol, rhigol olew), llwyni (tylliad mewnol manwl uchel + siamffrau), llewys silindr hydrolig (wal fewnol wedi'i diflasu'n fanwl), llewys craidd falf (tylliad mewnol gyda rhigol annular).

Rhannau Cylchdroi Arbennig

Yn ogystal â siafftiau a disgiau confensiynol, gall turnau gwely ar oleddf CNC (yn enwedig y rhai sydd â thwred neu is-sbindle wedi'u pweru) beiriannu rhannau cymhleth â nodweddion nad ydynt yn cylchdroi:

Rhannau â thyllau rheiddiol, megis ffitiadau hydrolig (rhaid drilio tyllau rheiddiol ar wyneb silindrog, y gellir eu prosesu'n uniongyrchol gan ddefnyddio tyred wedi'i bweru);

Rhannau ag arwynebau gwastad neu rigolau, megis creiddiau falf (gellir melino rhigolau echelinol neu gylchferol ar wyneb silindrog gan ddefnyddio tyred wedi'i bweru);

Rhannau ecsentrig, megis siafftiau ecsentrig a llewys ecsentrig (cyflawnir peiriannu ecsentrig trwy fynegeio gwerthyd neu osodiadau arbennig i sicrhau cywirdeb ecsentrig).
